NAT技術的定義：

NAT是一種網絡地址翻譯技術，將內部私有IP地址改變成可以在公網上使用的:公網IP。

NAT技術出現的原因：

我們國家公網IP地址太少了不夠用，才使NAT技術興起。

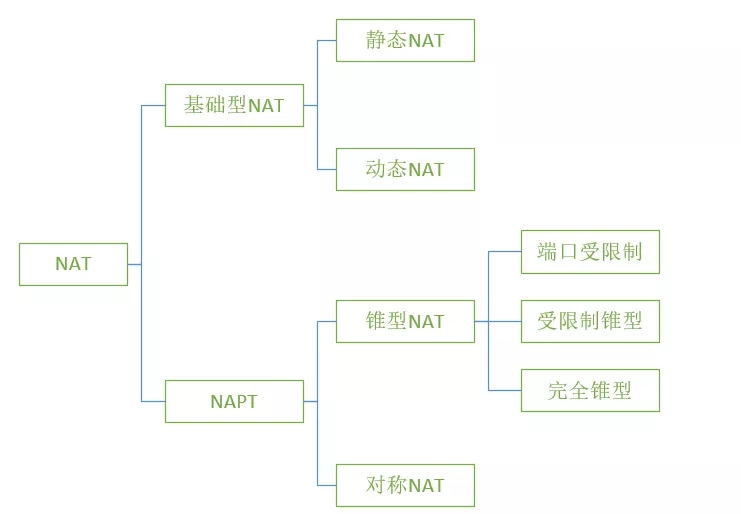

1、NAT分類

1.1 基礎型NAT

僅將內網主機的私有IP地址轉換成公網的IP地址，并不將TCP/UDP端口信息進行轉換，分為靜態NAT和動態NAT。

1.2 NAPT

NAPT不但會改變經過這個NAT設備的IP數據報的IP地址，還會改變IP數據報的TCP/UDP端口。

1.2.1錐型NAT

完全錐型（Full Cone NAT）：在不同內網的主機A和B各自連接到服務器C，服務器收到A和B的連接后知道了他們的公網地址和NAT分配給他們的端口號，然后把這些NAT地址和端口號交叉告訴B和A。A和B給服務器所打開的“孔”可以給任何主機使用。如一私網主機地址是192.168.1.100:30000發至公網的所有請求都映射成一個公網地址172.1.20.100:20000，192.168.1.100:30000可以接收任何主機發給172.1.20.100:20000的數據報文。

受限制錐型（Restricted cone）：主機A和B同樣需要各自連接服務器C，同時把A和B的地址告訴B和A，但一般情況下它們只能與服務器通信。要想直接通信需要發送消息給服務器C，如主機A發送一個UDP消息到主機B的公網地址上，與此同時，A又通過服務器C中轉發送一個邀請信息給主機B，請求主機B也給主機A發送一個UDP消息到主機A的公網地址上。這時主機A向主機B的公網IP發送的信息導致NAT A打開一個處于主機A的和主機B之間的會話，與此同時，NAT B也打開了一個處于主機B和主機A的會話。一旦這個新的UDP會話各自向?qū)Ψ酱蜷_了，主機A和主機B之間才可以直接通信。

端口受限錐型（Port-restricted）：與受限制錐型類似，與之不同的是還要指定端口號。

1.2.2對稱NAT（Symmetric）

對不同的外網IP地址都會分配不同的端口號。

1.2.3 兩者區別

對稱NAT是一個請求對應一個端口，非對稱NAT是多個請求對應一個端口(象錐形，所以叫Cone NAT)。

1.3 安全系數

對稱型 > 端口受限錐型 > 受限錐型 > 全錐型

2、網絡打洞

2.1 打洞條件

中間服務器保存信息、并能發出建立UDP隧道的命令

網關均要求為Cone NAT類型。Symmetric NAT不適合。

完全圓錐型網關可以無需建立udp隧道，但這種情況非常少，要求雙方均為這種類型網關的更少。

假如X1網關為Symmetric NAT， Y1為Address Restricted Cone NAT 或Full Cone NAT型網關，各自建立隧道后，A1可通過X1發送數據報給Y1到B1(因為Y1最多只進行IP級別的甄別)，但B2發送給X1的將會被丟棄（因為發送來的數據報中端口與X1上存在會話的端口不一致，雖然IP地址一致），所以同樣沒有什么意義。

假如雙方均為Symmetric NAT的情形，新開了端口，對方可以在不知道的情況下嘗試猜解，也可以達到目的，但這種情形成功率很低，且?guī)�來額外的系統開支，不是個好的解決辦法。pwnat工具據說可以實現。

不同網關型設置的差異在于，對內會采用替換IP的方式、使用不同端口不同會話的方式，使用相同端口不同會話的方式；對外會采用什么都不限制、限制IP地址、限制IP地址及端口。

這里還沒有考慮同一內網不同用戶同時訪問同一服務器的情形，如果此時網關采用AddressRestricted Cone NAT 或Full Cone NAT型，有可能導致不同用戶客戶端可收到別人的數據包，這顯然是不合適的。

2.2 打洞流程

不同的網絡拓撲NAT打洞的方法和流程有所區別。

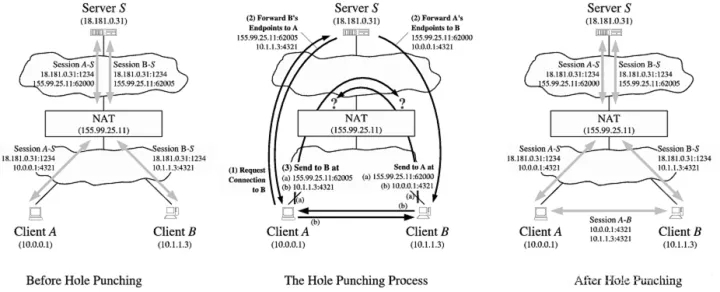

2.2.1 同一個NAT設備下

clinet A與Server S建立UDP連接，公共NAT（155.99.25.11）給client A分配一個公網端口62000；

client B與Server S建立UDP連接，公共NAT（155.99.25.11）給client A分配一個公網端口62005；

client A通過Server S發送一個消息要求連接client B，S給A回應B的公網和私網地址，并轉發A的公網和私網地址給B；

A和B根據獲取的地址試圖直接發送UDP數據報文；是否成功取決于NAT設備是否支持hairpin translation（端口回流）。——打開端口回流相當于與client A的數據經過NAT設備轉發后才到達client B，即從外網NAT接口繞了一圈再訪問到同一個子網里的client B。（優點是可以防止內部攻擊）

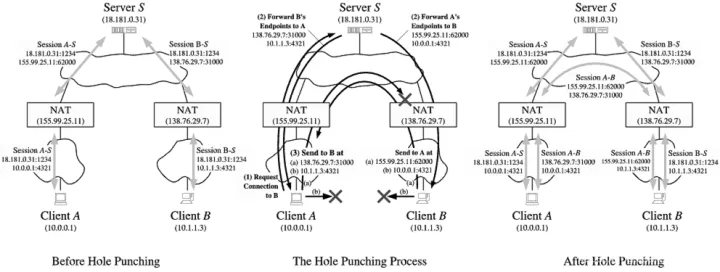

2.2.2 不同NAT設備下

1、A使用4321端口與S連接，NAT給回話在NAT分配外網62000端口（155.99.25.11:62000）與S連接；同理B以相同的方式與S連接，分配的外網地址端口是138.76.29.7:31000。

2、A往S注冊消息包里包含里A的私有地址10.0.0.1:4321，此時S保存了A的地址；S給A臨時分配了一個用于公網的地址（155.99.25.11:62000），同時用于觀察外網數據包。

3、同理B往S注冊的消息包里也包含里B的地址，NAT同樣給B臨時分類了一個外網地址（138.76.29.7:31000）。

4、Client A根據以上已知信息通過打洞的方式與B連接UDP通信：

Client A發送請求消息，尋求連接B；

S給A回應B的外網和內網地址，通給給B發送A的外網和內網地址；

A和B開始利用這些地址嘗試直接發送UDP報文給彼此，不幸的是，此時A和B都無法接收對應的消息。因為A和B都是在不同的私有網絡中，A和B之前都是與S通信回話，并沒有與對方建立回話；即A沒有為B打開一個洞，B也沒有為A打開一個洞。這個過程的第一個報文需要會被拒絕同時打開對應的“洞”，隨后才可以直接通信，具體如下：

A給B公網地址（10.0.0.1:4321 to 138.76.29.7:31000）發送的第一個報文，實際上是在A的NAT私有網絡上“打洞”來為新識別的地址(10.0.0.1:4321 138.76.29.7:31000) 建立UDP會話,并經主網地址(155.99.25.11:62000 138.76.29.7:31000)來傳送。

如果A發送到B的公網地址的消息在B發送到A的第一個消息越過B自己的NAT之前到達B的NAT，那么B的NAT可能會將A的入站消息解釋為非請求的傳入通信量并丟棄它。

同理，B給A公網地址方法的第一個消息也會在B的NAT上“打洞”來為地址（10.1.1.3:4321, 155.99.25.11:62000）建立回話。

隨后可以正常P2P通信。

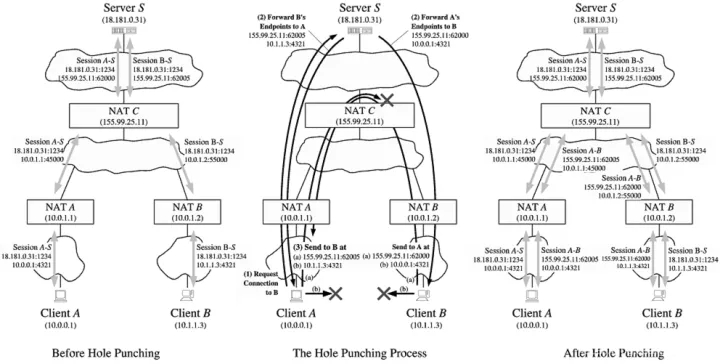

2.2.3 多層NAT下

說明：NAT C 是一個大型的工業NAT設備，由ISP（Internet Service Provider，互聯網服務提供商）部署，用于將許多客戶多路復用到幾個公共IP地址上。

Client A和client B無法通道NAT A和NAT A進行P2P通信，因為它們屬于NAT C的局域網地址，因此client A和client B只能通道NAT C的hairpin translation進行P2P通信，如果NAT C不支持hairpin translation，則它們很難進行P2P通信。

每個客戶機像前面方式一樣啟動到服務器S的連接，引起NAT A和B各自創建一個單獨的公共/私有轉化——session A-S（18.181.0.31:1234 10.0.0.1:4321）和session B-S（18.181.0.31:1234 10.1.1.3:4321），并引起NAT C為每個會話建立一個公共/私有翻譯——session A-S（18.181.0.31:1234 10.0.1.1:45000）和session B-S（18.181.0.31:1234 10.0.1.2:5500）。

首先client A給client B的公網地址（155.99.25.11:62005）發送消息；

NAT A翻譯原數據報文從10.0.0.1:4321帶10.0.0.1:45000；

數據報現在到達NAT C，它識別出數據報的目標地址是NAT C自己翻譯的公共地址之一；

如果NAT C是好的，那么其能翻譯出數據報文的源地址和目標地址（155.99.25.11:62000和10.0.1.2:55000），同時通過“回環”返回數據包到私有網絡；

NAT B 翻譯數據報文得到NAT B私網地址，最終到達client B。

Client B給client A發送數據報文與上述步驟類似。

2.3 打洞組合

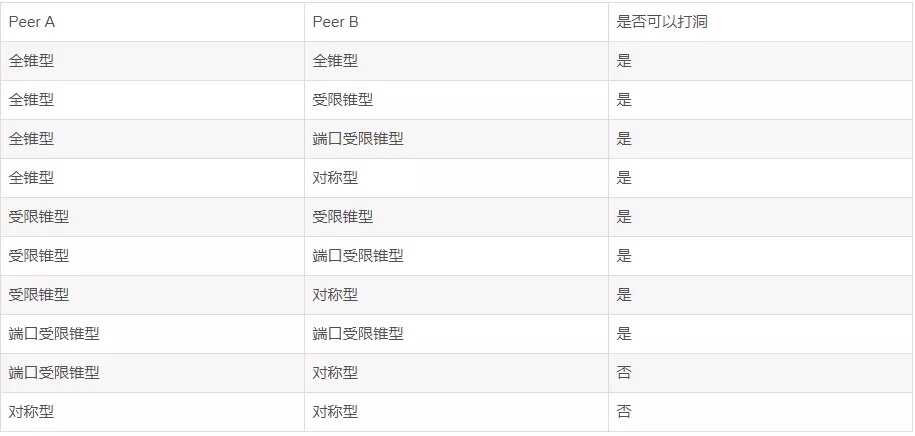

不同的NAT組合打洞的方式也有所不同，有點可以打洞，有的則不能打洞，如兩個都是對稱型設備則無法實現打洞。不同組合打洞結果如下：

3、關聯技術

ALG：即應用程序級網關技術：傳統的NAT技術只對IP層和傳輸層頭部進行轉換處理，但是一些應用層協議，在協議數據報文中包含了地址信息。為了使得這些應用也能透明地完成NAT轉換，NAT使用一種稱作ALG的技術，它能對這些應用程序在通信時所包含的地址信息也進行相應的NAT轉換。主要類似與在網關上專門開辟一個通道，用于建立內網與外網的連接，也就是說，這是一種定制的網關。更多只適用于使用他們的應用群體內部之間。

UpnP：它是讓網關設備在進行工作時尋找一個全球共享的可路由IP來作為通道，這樣避免端口造成的影響。要求設備支持且開啟upnp功能，但大部分時候，這些功能處于安全考慮，是被關閉的。即時開啟，實際應用效果還沒經過測試。

STUN（Simple Traversalof UDP Through Network）：這種方式即是類似于我們上面舉例中服務器C的處理方式。也是目前普遍采用的方式。但具體實現要比我們描述的復雜許多，光是做網關Nat類型判斷就由許多工作，RFC3489中詳細描述了。

TURN(Traveral Using Relay NAT)：該方式是將所有的數據交換都經由服務器來完成，這樣NAT將沒有障礙，但服務器的負載、丟包、延遲性就是很大的問題。目前很多游戲均采用該方式避開NAT的問題。這種方式不叫p2p。

ICE(Interactive Connectivity Establishment)：是對上述各種技術的綜合，但明顯帶來了復雜性。

4、其他

4.1 對稱NAT設備常用場景

1）使用第三方寬帶公司提供的寬帶，這類寬帶給用戶分配的是局域網IP，連接公網的NAT是運營商的，這類運營商一般采用對稱NAT。

2）移動互聯網，如3G、4G終端設備；

3）大公司路由器一般采用對稱NAT；

4.2影響“打洞”的因素

許多對稱nat以一種相當可預測的方式為連續的會話分配端口號，而有時分配到的端口剛好被別的應用使用了。

Client有可能分到多個公網地址，例如：在NAT將公網地址155.99.25.11:62000分配給client A與S的會話之后，NAT可能會將另一個公網地址(如155.99.25.11:62001)分配給A試圖發起與B的P2P會話。在這種情況下，依據提供的連接打洞過程將失敗，因為后續來自B的傳入消息到達NAT A的錯誤端口號
